Flusso di lavoro di simulazione automatica per il packaging in ambiente IC
Sia per le prestazioni che per l'efficienza del processo industriale, i team CAE devono affrontare molte sfide durante l'analisi del processo di packaging dei circuiti integrati.
Ad esempio, la preparazione di un modello di mesh strutturale per un progetto di simulazione in ambiente IC è solitamente molto complessa e richiede molto tempo.
In generale, è necessario prima importare un file immagine del modello e quindi costruire la mesh di base e una mesh solida ibrida.
Dopo aver verificato la qualità e l'accuratezza della mesh, è necessario modificare le impostazioni per i diversi elementi che compongono il modello d’assieme.
Dopo aver completato la creazione di una mesh solida per un'unità, è necessario creare un modello in base al progetto della striscia e copiando la mesh delle varie entità componenti.
Successivamente, la creazione di mesh solide del sistema di alimentazione e l'impostazione delle condizioni al contorno devono essere eseguite al di fuori del modello per completare l'elaborazione della mesh d’assieme in un'analisi estesa del processo di packaging.

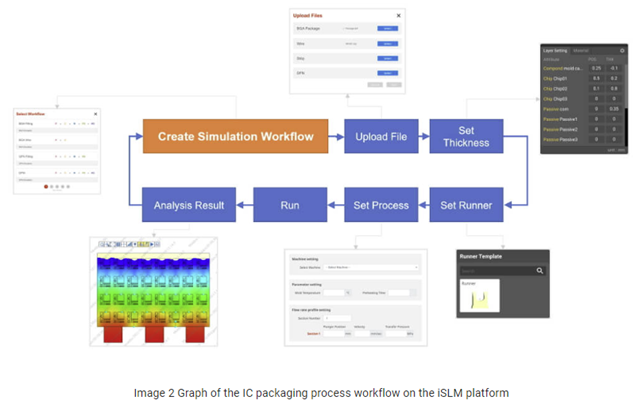

Al termine dell'elaborazione della mesh, è necessario creare un progetto.
I passaggi sono i seguenti: in primo luogo, creare un nuovo progetto; quindi stabilire un processo di analisi dettagliato, inclusa l'impostazione di mesh, materiali, condizioni di stampaggio, ecc., quindi impostare la sequenza di calcolo della simulazione.
Verranno eseguite più analisi e simulazioni e alla fine sarà possibile visualizzare e confrontare.
