Il posizionamento del gate in un processo di iniezione plastica



La qualità dell'aspetto è la priorità del progetto in fase di posizionamento del gate, seguita, ovviamente, dalla fluidità del flusso.

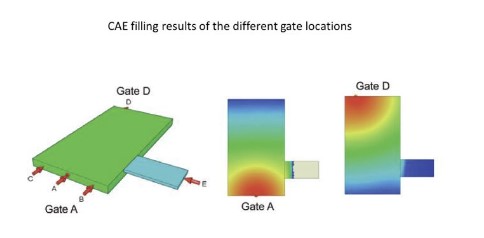

Nell'esempio mostrato di seguito, ci sono cinque punti possibili di posizionamento del gate A, B, C, D ed E, tra i quali c'è un gate a linguetta sottile (gate A). Con l'iniezione attraverso il gate A, si verifica un'esitazione alla linguetta (zona azzurra) a causa di una corsa - effetto di tracciamento, perché i fusi tendono a fluire verso aree a parete spessa , e quindi si osserva uno scorrimento "selettivo"; tuttavia, mediante l'iniezione attraverso la porta D, questo fenomeno, che può essere eliminato, può essere affrontato correttamente.


Pertanto, l'utilizzo di un sistema CAE di simulazione dello scorrimento del flusso per verificare l'adeguatezza del cambio di posizione del gate attraverso semplici simulazioni fornisce rapidamente riferimenti per la selezione di molteplici scenari e varianti nella fase preliminare dello sviluppo del progetto.
