Moldex3D Professional Solution Package
Oltre a eDesign Package, Moldex3D Professional Package offre al progettista gli strumenti per simulare ogni tipo di progetto, sia con parti molto piccole , sia conmodelli complessi. L’interfaccia di pre-processing facilita la creazione di parti, e stampi, e provvede all’automeshatura permettendo di lavorare sul CAD anche all’utente sprovvisto di conoscenze avanzate. Inoltre, la sua funzione di modellazione in 2,5D porta a soluzioni particolarmente accurate per sottili modelli a guscio (shell). L’utente è in grado di ottenere specifiche sulle proprietà del prodotto, e ottimizzare ulteriormente i processi prima della costruzione fisica delle parti. Moldex3D Professional Package aiuta l’azienda a progettare prodotti con qualità ed efficienza superiori, a ridurre i costi di sviluppo, e ad abbreviare il time-to -market.
Semplifica la costruzione di ogni tipo di modello, per quanto sottile, grande o complesso.- Semplifica la costruzione di ogni tipo di modello, per quanto sottile, grande o complesso.
- Tecnologia eDesign di meshatura automatic ain 3D
- Tecnologia interattiva di shell meshing per modellazione in 2.5D
- Fornisce rapidi ed accurati risultati esaltandone la comunicazione con immagini ed animazioni
Crea parti complete di runners e sistema di raffreddamento in pochi clicks
Per parti stampate a iniezione convenzionale con grandi superfici e caratteristiche “a guscio”, Moldex3D Professional Package fornisce strumenti per la meshatura in 2.5D, piani medi nella rappresentazione a guscio, dalla risoluzione rapida e consistente. Inoltre, il pre-processor Designer per modelli in 3D, fornisce all’utente un’interfaccia automatica per costruire componenti e parti facilmente. La funzione WIZARD guida passo passo alla creazione del sistema di alimentazione, dei canali di raffreddamento e delle piastre, con rilevamento automatico degli errori. Il pre-processore semplifica la creazione del modello e permette al progettista di valutare e validare l'efficienza del modello.
Produce accurate analisi numeriche sia in 2.5D che in 3D
Moldex3D Professional Package può simulare modelli complessi in 2,5D in pochi minuti. Inoltre, il suo potente risolutore 3D affronta parti di stampi complessi ad iniezione con affidabilità ed efficienza. Attraverso un’analisi completa, il progettista è in grado di ottenere un’approfondita conoscenza e rilevare in anticipo potenziali difetti del modello e/o difficoltà di processo. Il Database dei Materiali e la funzione Wizard assistono l’utente nell’apportare con facilità cambiamenti al disegno, effetuare diverse prove (Runs) e ad ottimizzare i processi in fase iniziale.
Generazione automatica dei reports e presentazione dei risultati
Gli strumenti di post-processing aiutano l’operatore a preparare la reportistica ed a dimostrare i processi di stampaggio e le proprietà di prodotto con informazioni in tempo reale, grafici e animazioni. Il generatore automatico di reports, permette una rapida ed efficiente comunicazione. Moldex3D porta affidabilità ai progetti ed aiuta a prendere decisioni di successo, nel migliore formato (HTML, MS Office PP, PDF, Viewer).
I moduli di Moldex3D Professional Package
 |
|
Moldex3D Flow consente al progettista di simulare le funzionidi riempimento a iniezione dello stampo, aiutandolo a prevenire potenziali problemi di costruzione, come linee di giunzione, bolle d’aria, carenze di riempimento, risucchi, etc., verificando il bilanciamento dei canali di flusso (Gates).
|
|
 |
|
Moldex3D Pack considera la compressibilità del materiale (PVT changes) simulando esaustivamente le variazioni di densità ed il comportamento del flusso durante la fase di compressione. Aiuta l’utente a determinare con esattezza il tempo e le aree interne di solidificazione rispetto al punto di iniezione, l’adeguatezza di tempo e pressione di compressione, e a prevedere le potenziali tensioni e torsioni e minimizzare le forti riduzioni volumetriche.
|
|
 |
|
Moldex3D Cool migliora l’efficienza del sistema di raffreddamento, in modo standard e conforme, ottimizzando i circuiti di iniezione e raffreddamento, con conseguente riduzione dei tempi di ciclo, specialmente per le parti a geometria complessa. Inoltre, l’avanzata funzione di analisi di raffreddamento transitorio è specificamente progettata per analizzare sistemi a riscaldamento variabile, come RHCM, e simulazione dei relativi processi di raffreddamento. L’utente può facilmente osservare la dinamica delle temperature nello stampo e ottimizzare il processo di raffreddamento.
|
|
 |
|
Moldex3D Warp fornisce un’affidabile capacità di simulare gli elementi chiave dei processi di deformazione, di ritiro e torsione, controllando ulteriormente le imperfezioni del prodotto stampato.
|
|
 |
|
Moldex3D MCM diversifica lo sviluppo del prodotto e simulazione introducendo la possibilità di analisi in rpesenza di inserti (metallo/plastica e plastica/plastica). Le sue rilevanti capacità di analisi consentono all’utente di valutare gli inserti nello stampo, ed i processi di multi-iniezione in sequenza, oltre a fornire una accurata osservazione del comportamento dei materiali e a minimizzare la torsione/deformazione delle parti.
|
|
 |
|

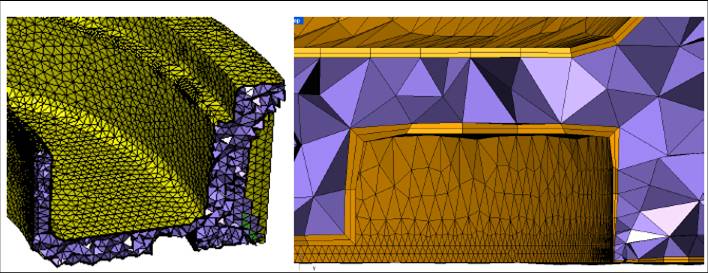

Moldex3D Mesh consente vari tipi di meshatura, incluso 2D triangolare e quadrilatera, 3D tetraedrica, prismatica, esagonale, voxel (a blocchi) piramidale. Molti dei principali metodi di meshatura sono disponibili in Moldex3D Mesh: meshatura a superficie triangolare pura, a superficie quadri laterale, a generazione di tetraedri, a strati superficiali, a blocchi, con metodo ibrido e ad estrazione di piani medi.
|
|
 |
|
Con Moldex3D Designer, i progettisti sono in grado di verificare e ottimizzare il progetto con efficienza e flessibilità.
|
|
 |
|
Moldex3D Viewer è uno strumento stand-alone gratuito per visualizzare analisi e risultati di Moldex3D. Può generare reports automatici in formato HTML o PPT. Tramite le sue consistenti funzionalità di visualizzazione l’utente può valutare pro e contro di ogni simulazione e condividere specifiche col team, con gli stampisti, ingegneri, executives, partners, e clienti.
|
|
 |
|
Tutti i moduli ed i codici di calcolo di Moldex3D 3D supportano il calcoloparallelo, multi-core and multi-CPU riducendo fortemente il tempo di calcolo. La disponibilità dell’opzione Cluster per il calcolo parallelo permette di distribuire le tasks sulla propria rete anche in modo remoto.
|
 |
|
Additional Solution Options
RIM (Raccomandato solo per materiali reattivi e termoindurenti)
MI moduli presenti in e-Design Professional sono disponibili anche per l’analisi RIM, specificamente dedicato ai soli materiali termoindurenti. Per maggiori informazioni su RIM solution, consultate la nostra tabella di comparazione prodotti.
Moldex3D RIM Solution è in grado di analizzare i processi reattivi di stampi a iniezione per materiali termoindurenti. Le applicazioni tipiche includono stampi a iniezione di poliestere insatura, poliuretani, gomma di silicone liquido, stampo epossilico composto, etc. E’ in grado di simulare il riempimento e il fissaggio di cavità, torsioni, orientamento delle fibre, processi a multi-componenti etc. come meglio descritto anche sopra.
|
